标准气缸模型规格的几个重要方面
发布日期:2018-04-26 07:49:35

  标准气缸模型规格的几个重要方面。

  标准气缸是最广泛使用的钢瓶之一,常用的是亚德克SC气缸,锡气缸,苏气缸;DNC Festo Festo缸,SMC MBB气缸,国内QGB系列。


  标准钢瓶的主要特点和优点,

  1、气缸内径为32 ~ 320mm范围,气缸行程可达2000mm。

  2。气缸前后端盖具有缓冲调节功能,使气缸活塞在两端平稳运行,无影响。

  3、多种气缸安装配件可供选择,灵活多变。

  如何做一个标准的圆柱选择?首选确认孔和行程。
\

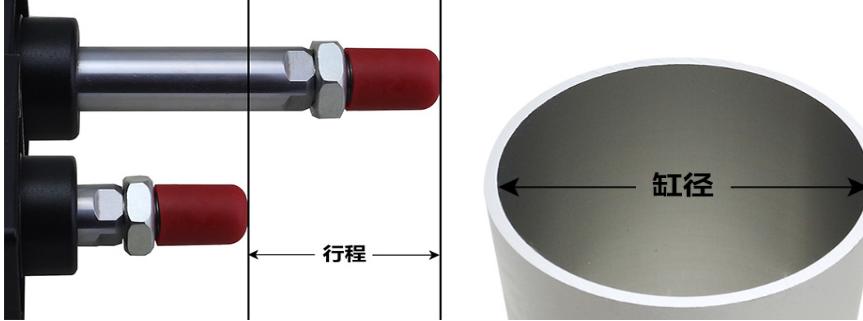

  行程是伸出和收回活塞杆之间的误差距离。有些人会暴露钢瓶本身,这是错误的。孔径是圆柱体内壁的直径。一般的外径也可以用来估计内径。在相同的压力下,孔径越大,输出量越大。

  我国常用的标准钢瓶具有相同的功能,主要区别在于安装的尺寸和型号;

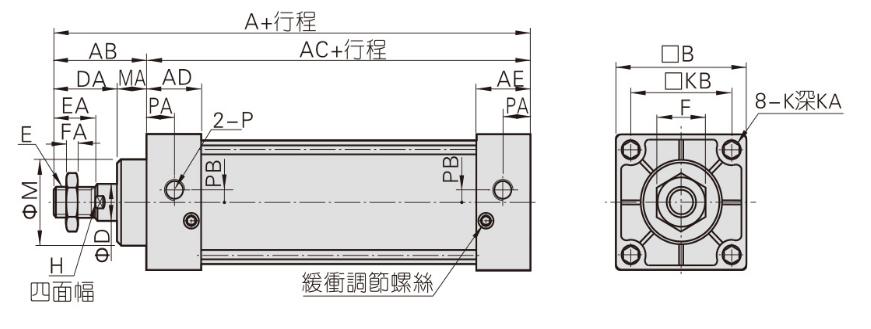

  这是标准圆柱体的基本轮廓。检查气缸KB的安装距离,确认A+冲程气缸的总长度。附件附件尺寸无法确认
\

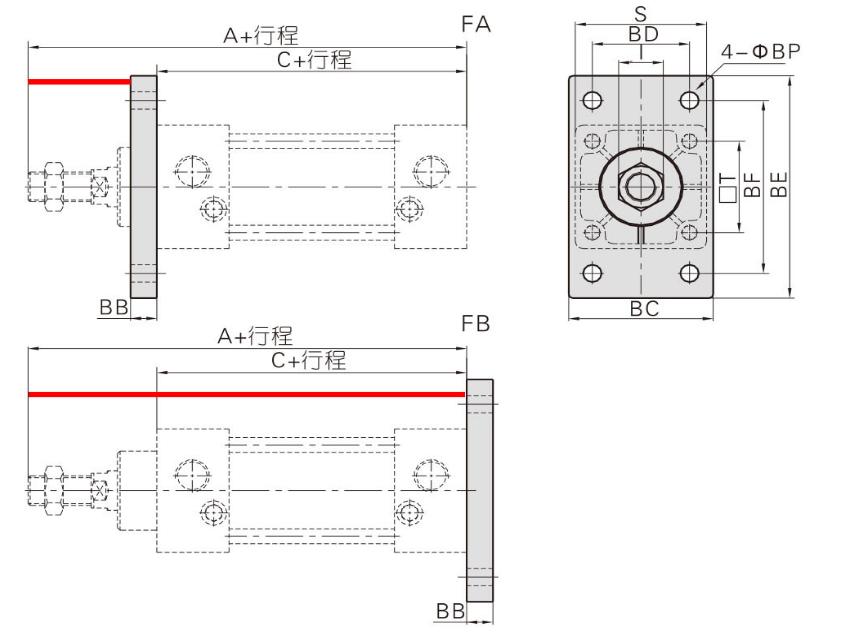

  随着法兰板尺寸的确定,前法兰安装需要确认:法兰与活塞杆的红线之间的距离和法兰板BD的安装孔距离,BF。如果安装后是相同的,只需要确保从法兰到圆筒顶部的距离。此时,气缸本身的安装孔距离并不重要。
\

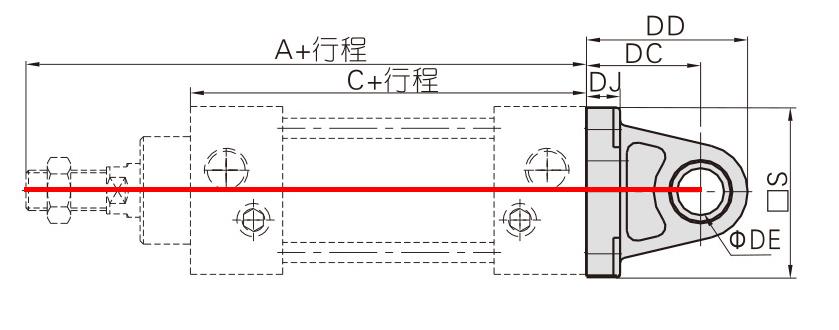

  安装有CACB的附件,确保DE孔的直径与圆筒的活塞顶部的距离相等。圆柱本身的安装孔间距是无关的。
\

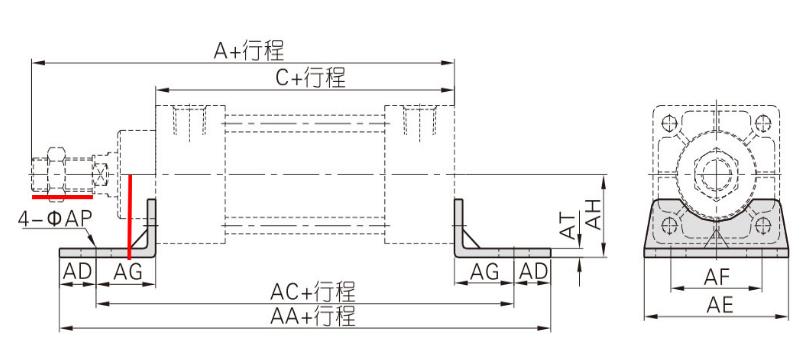

  与LB pin的安装距离需要确定AC +冲程安装孔之间的距离。为了便于安装支架,请确认从支架底部到活塞杆的中间距离和伸缩式长度。
\

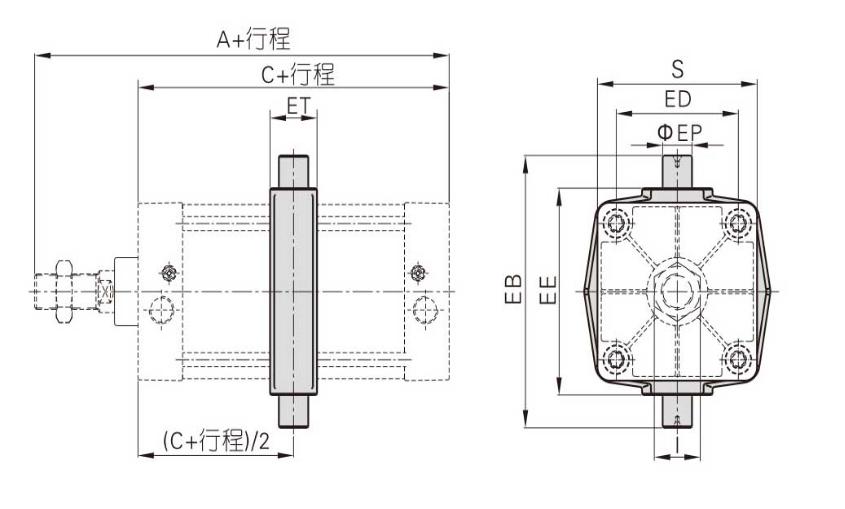

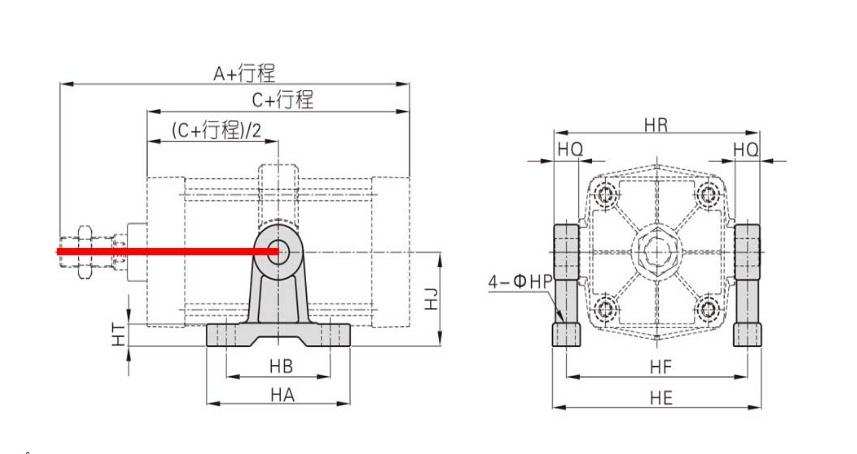

  TC和TCM摆动附件支架安装,以确保TC副轴与气缸顶部之间的距离。

 \

 \

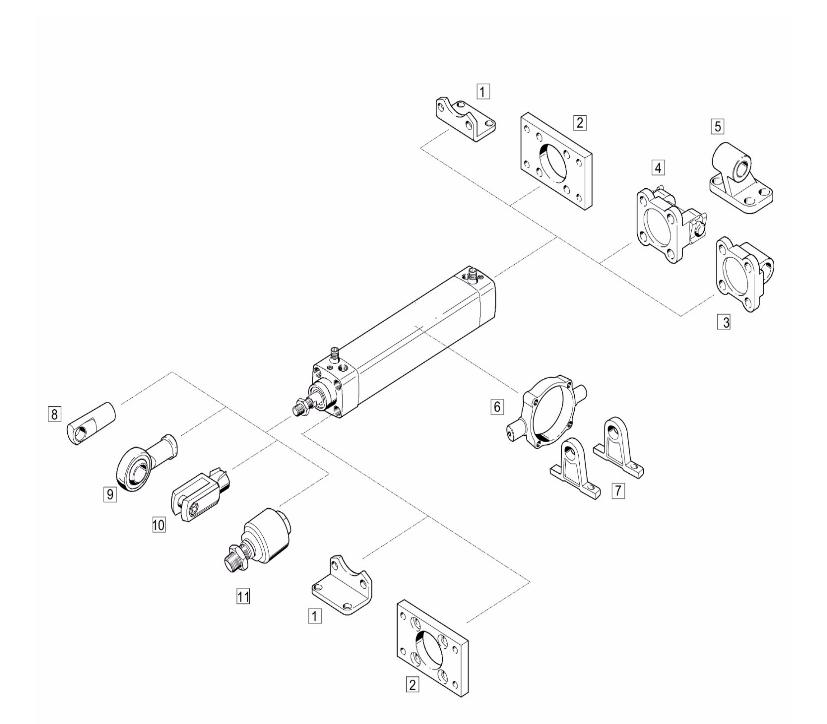

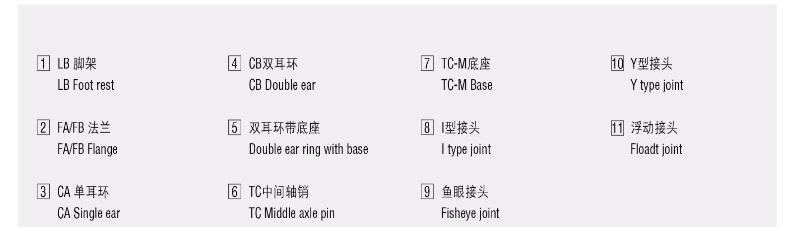

 标准气缸的附件是最多样化的,不同的配件可以保证气缸在不同工作环境下的安装和使用,并能达到意想不到的效果。
\\

  标准气缸模型规格的几个重要方面。
